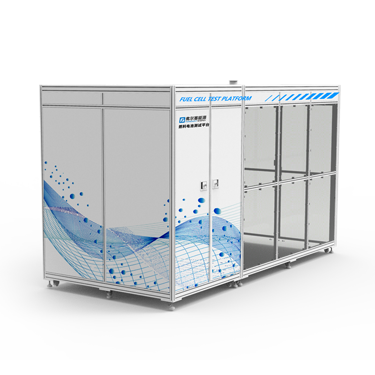

燃料电池发动机性能测试平台(100kW级)
平台基本配置:
包含以下子系统:燃料电池发动机测试与开发平台供气、燃料电池发动机测试平台数据采集模块、电子负载、燃料电池发动机绝缘性能检测模块等功能要求。
可满足系统以下测试功能:
(满足GB/T 24554 -2009、GB/T 19055-2003、GB/T 23645-2009要求 )
A.起动特性试验;B.额定功率试验;C.峰值功率试验;D.动态响应特性试验;E.稳态特性试验;F.紧急停机功能测试; G.气密性测试 ;H.绝缘电阻测试; I.系统质量测试; J. 可靠性耐久性测试,满足的要求; K. 燃料电池发动机系统效率测试;
通信配置:
支持CAN、RS485及TCP/IP通讯接口通信,通信要求符合燃料电池发动机要求。
测试平台基本技术参数 :
测试样机 | 额定功率 | 100kW |
适用燃料电池种类 | PEMFC | |
气体系统 | 氢气流量范围 | 0-3.5g/s(0-2500 SLPM) |
发动机口氢进压力范围 | 6-16bar(增配一支路:6-25bar)① | |
氢气流量显示精度 | ±(0.8%RD +0.2%;可选±0.4%RD | |
空气流量范围 | 可选 180g/s | |
氮气吹扫 | 具备 | |
尾排模式 | 氢气空气单独排放(具备水汽分离功能) | |
整机系统 | 控制部件 | PLC |
人机界面 | 触摸屏 | |
通讯方式(测试台内部) | CAN | |
远程操控接口 | LAN,RS485,RS232 | |
供电电源 | AC 380V,三相五线, |
